Categorie: Strumentazione , Strumentazione » Pinze Amperometriche
Produttore: Lafayette
Descrizione:

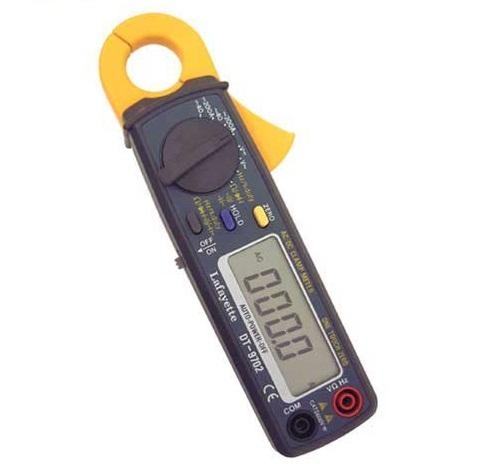

PINZA AMPEROMETRICA AC/DC - Pinza amperometrica DC/AC per misurazione di corrente
- Alta risoluzione 10mA nella gamma 40A DC/AC
- Regolazione dello zero nella gamma DC con un solo pulsante
- Diametro della mascella 23 mm
- Display LCD, 4000 counts con indicatori di funzione
- Pinza amperometrica 40A, 200A DCA/ACA con funzioni DCV, ACV, OHM, frequenza, duty cycle, diodo, capacità e continuita
- Autoregolazione della gamma per i voltaggi AC/DC, resistenza, frequenza, duty cycle e capacità
- Autospegnimento, lo strumento si spegne automaticamente dopo circa 30 minuti dì non attività
- Funzione ritenuta dati
SPECIFICHE GENERALI (22°C -28°C)/(71°F -(82°F)
Voltaggio massimo: 600 V rms (tra qualsiasi terminale e la massa a terra)
Sicurezza: costruito seconde le norme sulla sicurezza EN61010-1, categoria di sovra voltaggio II (CAT II)
Polarità: automatica "-" indica polarità negativa
Fuorigamma: indicato con "OL"
Tempo di misurazione: 2 volte per secondo, nominale
Temperatura operativa: da 0° a 50°C con umidità relativa <70%
Temperatura immagazzinamento: da -20°C a 60C con umidità relativa <80%
Alimentazione: una pila 9V, NEDA 1604; IEC6F22
Dimensioni: 181.1 x 43.0 x 30.0 mm
Peso: 225 grammi circa | CORRENTE DC | | Gamma | Risoluzione | Precisione | | 40A | 0-20A | 10mA | ±3.0%±6dgts | | 20A-40A | 10mA | ±5.0%±6dgts | | 200A | 10mA | ±3.5%±6dgts | | Ingresso massimo: 200A DC | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| CORRENTE AC | | GAMMA | RISOLUZIONE | PRECISIONE | | 50~60Hz | 60~100Hz | 100~400Hz | 400~1000Hz | | 0-20A | 10mA | ±3% ±4dgts | ±3% ±7dgts | ±3% ±10dgts | ±3% ±30dgts | | 20A-40A | 10mA | ±5% ±4dgts | ±5% ±7dgts | ±5% ±10dgts | ±5% ±30dgts | | 200A | 100mA | ±3.5%±4dgts | ±3.5%±7dgts | ±3.5%±10dgts | ±3.5%±30dgts | | Gamma della frequenza: da 40 a 1000Hz | | Ingresso massimo: 200A AC rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| VOLTAGGIO DC (auto- regolazione) | | GAMMA | RISOLUZIONE | PRECISIONE | | 400.0 mV | 0.1 mV | ±0.8% rdg±2 dgts | | 4.000 V | 1 mV | ±1.0% rdg±2 dgts | | 40.00 V | 10 mV | | 400.0 V | 100 mV | | 600 V | 1 V | ±1.5% rdg±2 dgts | | Impedenza d'ingresso: 10 MOhm | | Ingresso massimo: 600 V DC o 600 V AC rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| VOLTAGGIO AC (auto- regolazione) | | GAMMA | RISOLUZIONE | PRECISIONE | | 4.000 mV | 1 mV | ±1.5% rdg±3 dgts | | 40.00 mV | 10 mV | | 400.0 mV | 100 mV | | 600 V | 1 V | ±2.0% rdg±4 dgts | | Impedenza d'ingresso: 10 MOhm | | Gamma della frequenza: da 40 a 400 Hz | | Ingresso massimo: 600 V DC o 600 V AC rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| RESISTENZA (auto- regolazione) | | GAMMA | RISOLUZIONE | PRECISIONE | | 400.0 Ohm | 0.1 Ohm | ±1.2% rdg±4 dgts | | 4.000 KOhm | 1 Ohm | ±1.2% rdg±2 dgts | | 40.00 KOhm | 10 Ohm | | 400.0 KOhm | 100 Ohm | | 4.000 MOhm | 1 KOhm | | 40.00 MOhm | 10 KOhm | ±2.0% rdg±3 dgts | | Protezione d'ingresso: 250V DC o 250V AC rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| CAPACITA' (auto- regolazione) | | GAMMA | RISOLUZIONE | PRECISIONE | | 4.000 nF | 1 pF | ±6.0% rdg±15 dgts | | 40.00 nF | 10 pF | ±6.0% rdg±10 dgts | | 400.0 nF | 0.1 nF | ±3.5% rdg±5 dgts | | 4.000 µF | 1 nF | | 40.00 µF | 10 nF | | 200.0 µF | 0.1 µF | ±6.0% rdg±10 dgts | | Protezione d'ingresso: 250V DC o 250V AC rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| FREQUENZA (auto- regolazione) | | GAMMA | RISOLUZIONE | PRECISIONE | | 9.999 Hz | 0.001 Hz | ±1.2% rdg±8 dgts | | 99.99 Hz | 0.01 Hz | | 999.9 Hz | 0.1 Hz | ±0.8% rdg±3 dgts | | 9.999 KHz | 1 KHz | | 99.99 KHz | 10 KHz | | 999.9 KHz | 100 KHz | | 9.999 MHz | 1 MHz | ±2.0% rdg±8 dgts | | Sensitibilità: 0.8V mis mm. a >20%, <80% duty cycle e < 100Khz, 10V rms min. a >20%, <80% duty cycle e >100KHz | | Lettura effettuata: più di 100 digits con ampiezza pulsazione >2u Sec | | Protezione da sovraccarico: 250V Dc o 250 Ac rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| DUTY CYCLE | | GAMMA | RISOLUZIONE | PRECISIONE | | 0.1% ~ 99.9% | 0.1% | ±1.2% rdg±2 dgts | | Ampiezza pulsazione: >100us, <100ms | | Protezione da sovraccarico: 250V Dc o 250 Ac rms | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
| TEST DIODO | | CORRENTE TEST | RISOLUZIONE | PRECISIONE | | 0.3 mA typ. | 1 mV | ±10% rdg±5 dgts | | Voltaggio circuito aperto: 1.5V Dc typ. | | Protezione da sovraccarico: 250V Dc o 250 Ac rms | | Continuità: con cicalino | | Soglia: minore di 30 Ohm | | Precisione data a 23°C ±5°C, con umidità relativa minore del 70% |
